一、智慧厕所监控管理系统方案背景

        厕所是一个城市乃至一个国家文明程度的标志，也体现了这个城市、这个国家的综合实力和人民生活水平的高低。厕所是都市的“隐私”，随着我们国家生活水平的改善和人民群众健康水平的提高，如何实现公厕环境的现代化、公测设施的智能化以及公厕如厕的便捷化，同样也急需城市管理者的思考和行动。

二、智慧厕所方案介绍

1、方案简介

        智慧公厕系统结合了物联网、大数据、云计算、网络传输、传感器等技术,如显示屏、摄像头、温湿度传感器、气体传感器、求助报整按键等,使传统厕所具备即时感知、准确判新和强化执行的能力，通过传感器实时收集设备使用信息和环境参数 对公厕环境和设备进行有效实时的监测和调节,实现了对公共厕所的精细化管理 实现对公厕的智能管理，能够为人们提供优质，高端，舒适的服务，让公厕环境卫生服务变得高效、智能、便捷。

2、方案拓扑图

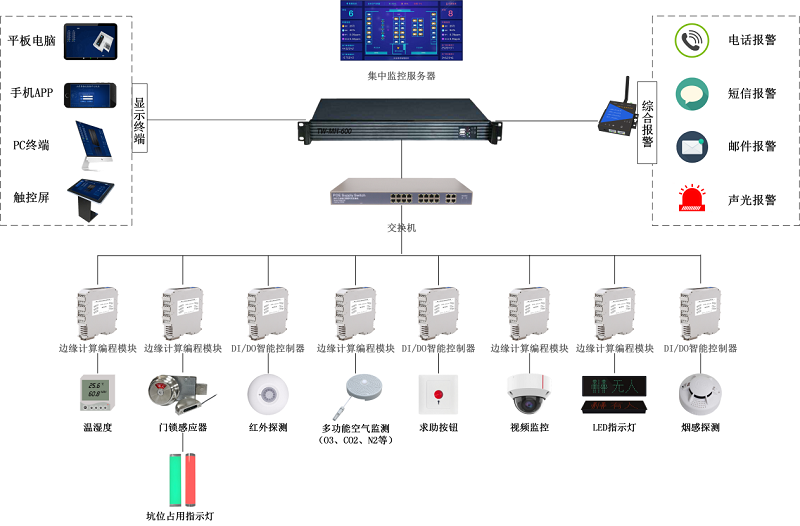

智慧厕所监控管理系统拓扑图

3、智慧厕所方案架构

    (1)感知层:包括数据采集设备、温湿度传感器、气体探测器、紧急报警按钮、水量传感器、视频监控摄像机等。

    (2)控制层:通过智能终端对现场的数据进行分析与逻辑控制。

    (3)平台层:是数据在用户端的展现，句括厕位引导显示系统，APP厕所查询系统。

    (4)应用层:主要是智慧公厕管理平台，负责监测、管理及分析感知层获取的整个物联网系统实时数据(如:恶臭气体、温湿度数据，客流统计，厕位占用展示，工作人员考核，能耗统计等)。

4、智慧厕所方案功能

    （1）智慧厕所温湿度监测：能够实时监控厕所内的环境温度、湿度状态，通过设定的阈值，超过阈值时，即以设定的方式发出告警。

    （2）智慧厕所坑位占用监测：能够实时监测厕所坑位是否被占用，并且联动门头指示灯，提示如厕的人坑位占用情况。

    （3）智慧厕所红外监测：能够统计一段时间内出入厕所的人流量，便于管理者决策。

    （4）智慧厕所多功能气体监测：可选监测公厕环境中的NH3、H2S、温度、湿度、PM2.5、PM10、大气压力、光照、TVOC、CO2、甲醛、O3、CO、CH4、O2、SO2、NO2、H2等多种要素，通过设定的阈值，超过阈值时，即以设定的方式发出告警。

    （5）智慧厕所紧急报警监测：设置紧急报警按钮，当如厕人员发生危险时，可按下报警按钮求助。

    （6）智慧厕所视频监控：将视频监控硬盘录像机的IP地址嵌入到监控管理软件系统中，用户可对厕所公共区域的视频系统进行监控管理。

    （7）智慧厕所消防烟感探测：能够实时监控厕所内的消防报警情况，提供历史记录供查询，当发生消防报警，即以设定的方式发出告警。

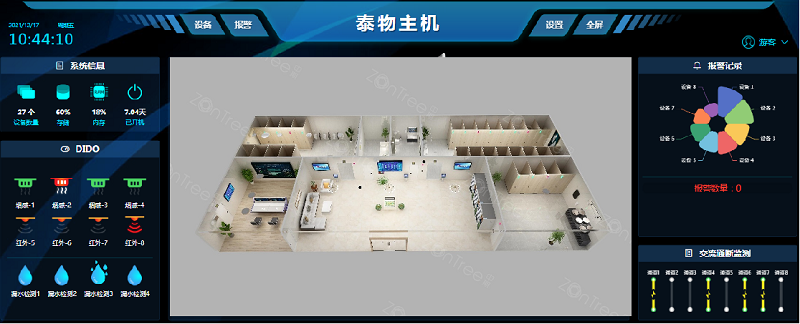

三、软件界面
