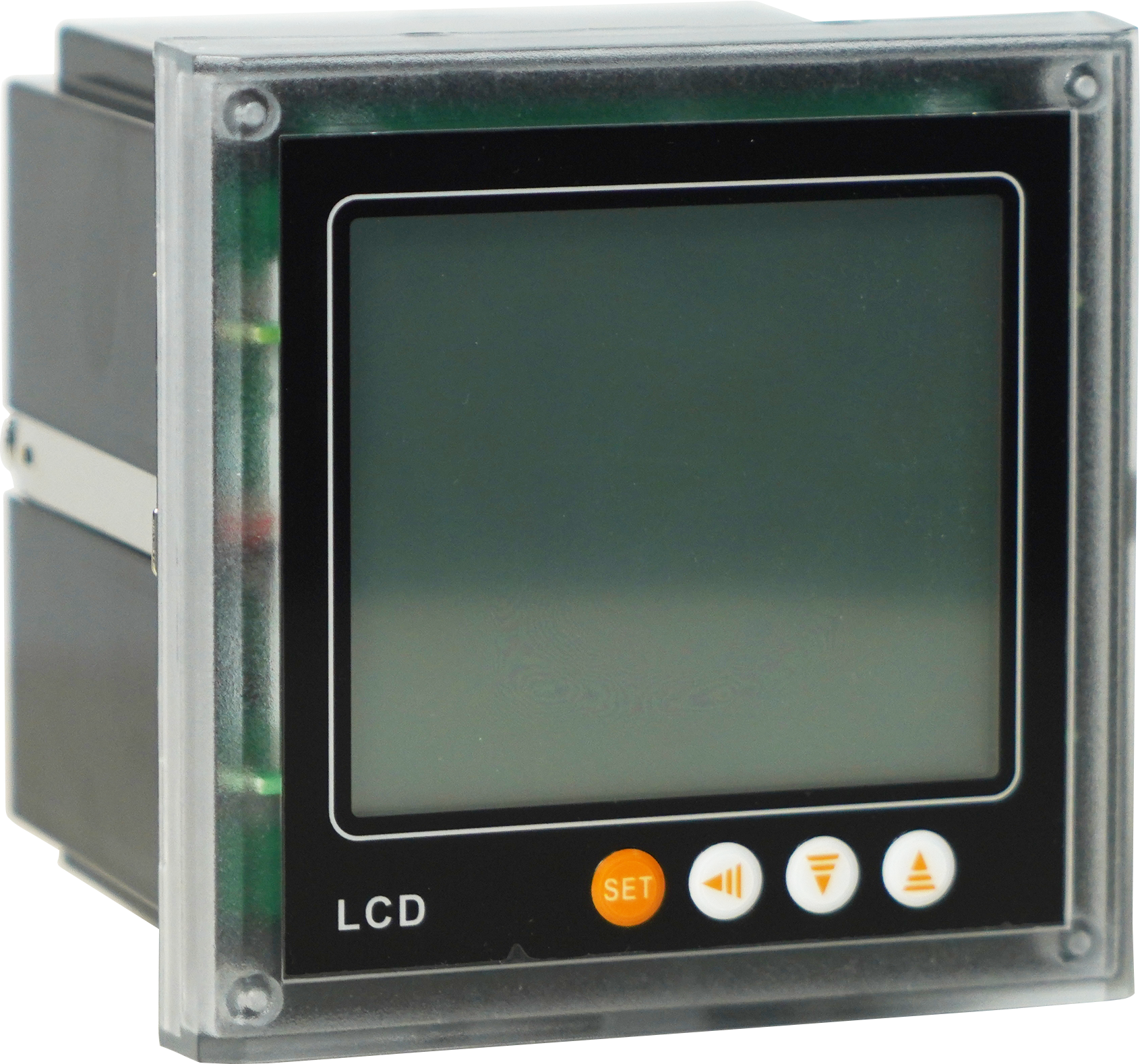

多功能电力仪表，是一种具有可编程测量、显示、RS485 数字通讯和电能脉冲变送输出的多功能智能电力仪表，能够完成三相电参量测量(三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等)、四象限电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部、机房内部的电能测量、管理、考核。测量精度 0.5 级，实现 LED 或 LCD 现场显示和远程 RS-485 数字接口通讯，采用标准 MODBUS-RTU 通讯协议。
参数 | 性能 | ||
输入测量 | 接线 | 三相四线/三相三线 | |
电压 | 量程 | AC400V/100V | |
过载 | 持续:1.2 倍，瞬时:2 倍/1S | ||
功耗 | ＜0.3VA | ||
阻抗 | ＞1.8MΩ | ||
精度 | RSM 测量，精度 0.2 级 | ||
电流 | 量程 | AC5A/1A | |
过载 | 持续:1.2 倍，瞬时:10 倍/5S | ||
功耗 | ＜0.4VA | ||
阻抗 | ＜15mΩ | ||
精度 | RSM 测量，精度 0.2 级 | ||
频率 | 45-65HZ，精度±0.02HZ | ||
功率 | 有功功率 0.5 级、无功功率 1 级、功率因数 0.5 级 | ||
电能 | 四象限电能；有功电能 0.5 级、无功电能 1 级 | ||
输出 模块 | 电能脉冲输出 | 无源光耦集电极开路输出，脉冲常数 3600 | |
通讯 | RS485 通讯接口， MODBUS-RTU 协议，通讯波特率 1200~19200 | ||
辅助电源 | AC/DC85-265V、AC380V±5%、AC220V±5%，＜5VA | ||
显示 | FSTN LCD 显示或 LED 数码管显示 | ||
环境 | 工作温度:-10-55℃，储存温度:-20-85℃ | ||
安全 | 绝缘:信号、电源、输出端子对壳电阻＞5MΩ 耐压:信号输入、电源、输出间＞2KV | ||
